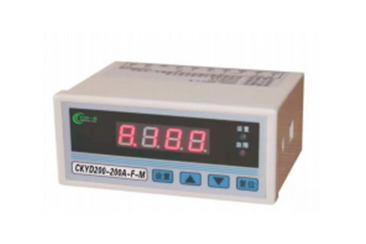

低壓電動機保護測控裝置
|
概述 |
|
|
CKYD200系列低壓電動機保護測控裝置適用于380V/ 低壓系統，作為低壓異步電動機和增安型電動機的保護、監測和控制的新一代智能化綜合裝置。除了電動機保護、監控功能，還提供了設備運行和跳閘記錄以及額定參數等重要信息。并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利 |
 |
|
型號 |
 |
|
CＫYD200 |
|
|
CKYD200H(液晶) |
|
電動機額定工作電壓 |
環境 |
過載能力 |
|
|
額定值 AC380V、AC660V |
工作溫度 -250 ℃～+70 ℃ |
交流電壓回路 |
|
|
電動機額定工作電流 |
存儲溫度 -400 ℃～+85 ℃ |
1.6倍額定電壓,連續工作 |
|
|
一次穿過保護器 |
相對濕度 5%～95% |
2倍額定電壓,允許10s |
|
|
額定值 2A、10A、50A、100A、200A |
大氣壓力 80 Kpa～110KPa |
交流電流回路 |
|
|
一次穿過變比為5A的電流互感器, |
電源 |
2倍額定電流,連續工作 |
|
|
互感器出線端進入保護器繞5匝 |
AC 220V ±15% |
10倍額定電流,允許10s |
|
|
額定值 200A、300A、400A 、500A |
功 耗 ≤5W |
40倍額定電流,允許1s |
|
|
600A、800A |
測量 |
電氣絕緣特性 |
|
|
頻率 |
測量精度 |
介質強度 |
|
|
50Hz |
參數 |
精度 |
工頻電壓2kV，時間1分鐘 |
|
輸出 |
三相電流 |
±1.0% |
絕緣電阻 |
|
繼電器輸出 |
控制回路電壓 |
±1.0% |
≥100MΩ |
|
觸點容量 |
面板顯示 |
沖擊電壓 |
|
|
額定斷開容量 250V 8A |
LED四位數碼管顯示 |
承受1.2/50μs蜂值為5kV的標準雷電波的沖擊 |
|
|
長期允許閉合電流 5A |
|||
|
模擬量輸出 |
|||
|
4～20mA(變送可選）負載電阻R≤500Ω |
|||
|
開孔尺寸 |
|||
|
94×46mm |
|||

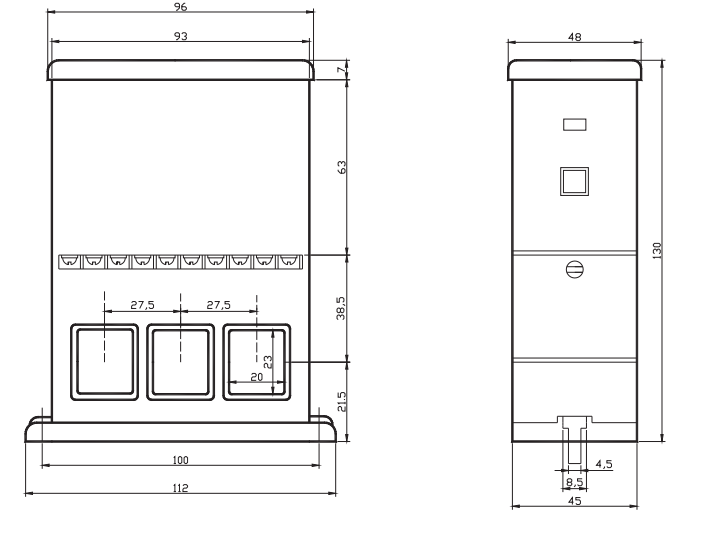

一體式安裝

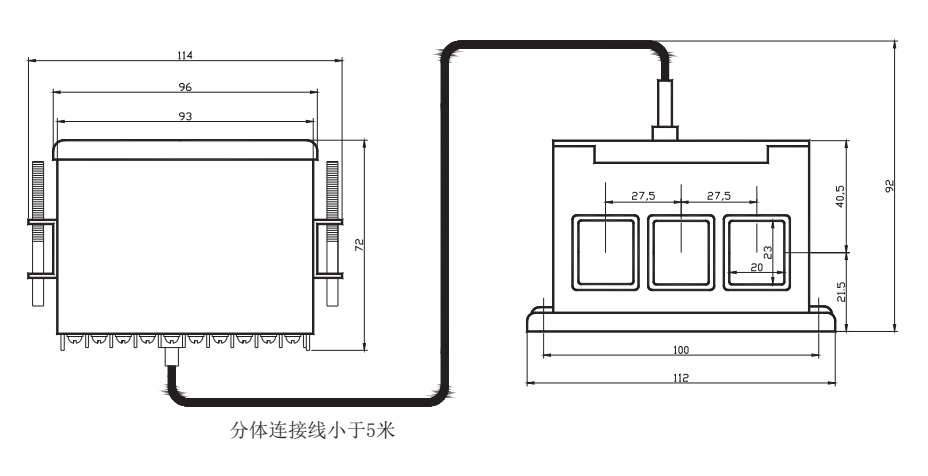

分體式安裝

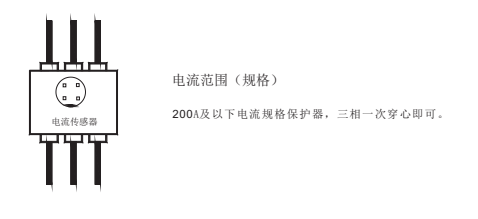

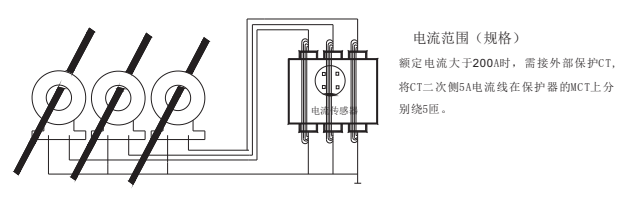

接線規則
典型接線圖

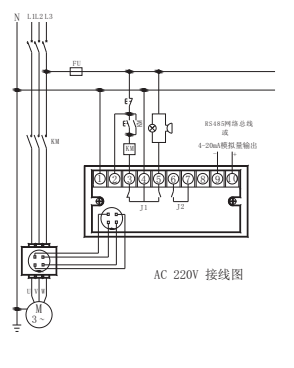

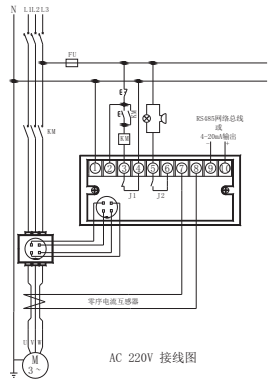

CKYD200/H典型接線圖 CKYD200/H配漏電零序互感器接線圖

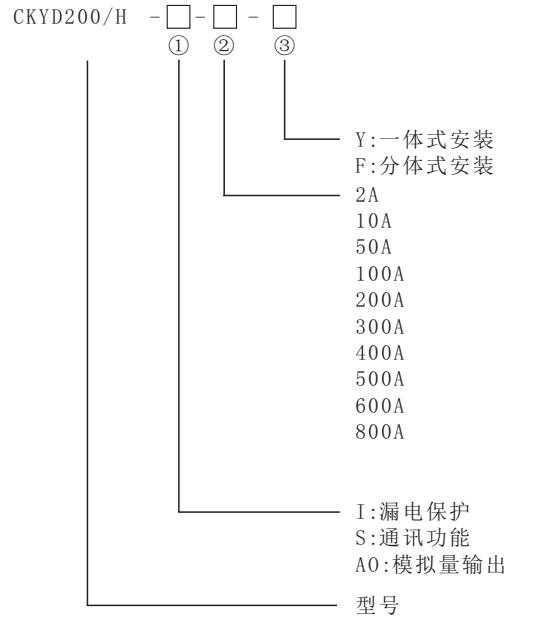

裝置選型表
定貨說明: 1、選用保護器時應注明所需保護器的型號、規格、數量、工作電源電壓。
2、選用分體式保護器，分體航空連線標配1米,最長5米。
